美國 Rock Exotica Arizona vortex 繩索救援三腳架 (編號:VX2 Set)

Arizona Vortex 因其起源於亞利桑那州北部崎嶇的紅岩高地而得名，是經過多年實驗開發而創造的獨特救援腳架。Vortex可做多種配置，包括三腳架、雙腳架和單腳架，是終極人工高固定點系統 (AHD)。適用於多種情境，包括山區、密閉空間救援以及高空繩索工作。



技術規格
一、救援腳架款式：
依腳架及其配件數量，可分別組合為立坑三腳架、二支A字形腳架、單支腳架，腳墊組可依不同地形選擇，如岩壁、鬆軟地、崎嶇地、平坦地。

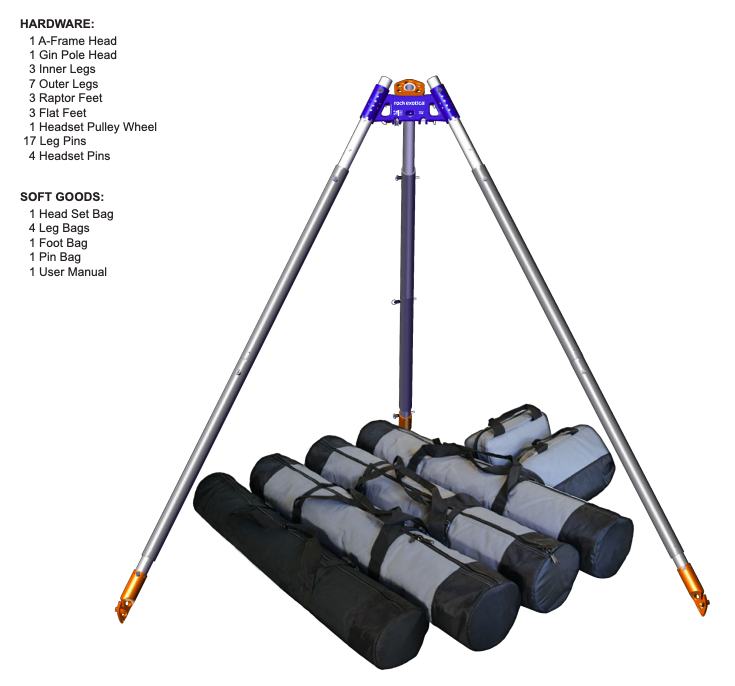

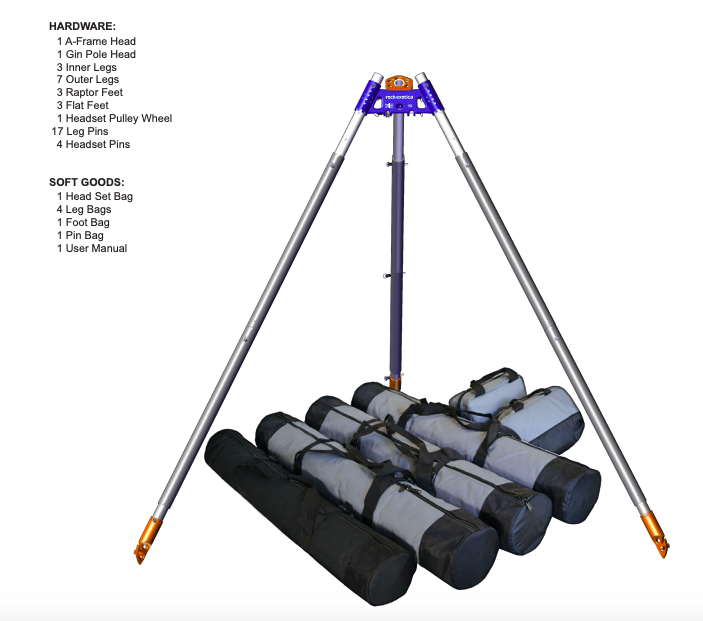

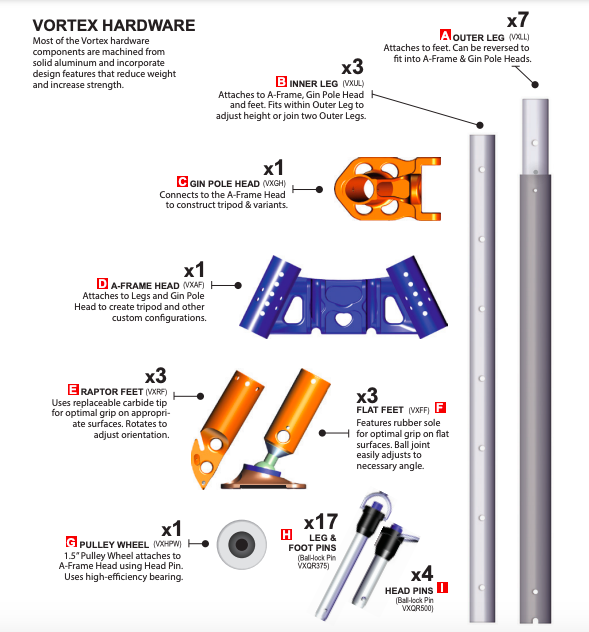

二、腳架及其配件材質與數量
1. Head Set 頂部組，鋁合金，1組
2. Pulley Wheel 頂部專用滑輪，鋁合金，1只
3. Head Pins 頂部組專用插銷，鋼質，4支
4. Inner Legs 伸縮內圓管腳，鋁合金，3支
5. Outer Legs 外圓管腳，鋁合金，7支
6. Leg Pins 伸縮圓管腳專用插銷，鋼質，11支
7. Raptor Feet 尖型腳墊，鋁合金，3支
8. Flat Feet 平坦型腳墊，鋁合金，3支
9. Foot Pin 腳墊專用插銷，鋼質，3支
10. Bag Set 攜行袋組，尼龍，1組

三、頂部組
1. 頂部組區分為單孔及雙孔套件，須為不同顏色。另搭配專用滑輪1只。
2. 單孔套件﹕
須有5個或以上吊掛孔。
重量：2.2lbs (1kg)±10%

3. 雙孔套件﹕
須有4個或以上吊掛孔，其中2個吊掛孔，可同時供2個或以上鉤環吊掛使用，套件下方須可固定2只或以上大、中型滑輪裝置。
重量：5.2lbs (2.3kg)±10%
抗拉力：23kN以上。

4. 頂部專用滑輪:
輪徑：1.5"" (38mm)±10%。

5. 頂部組專用插銷：
直徑：0.5in. (13mm)±10%，長度：3.2in. (81mm)±10%。
重量：2.4oz. (68g)±10%

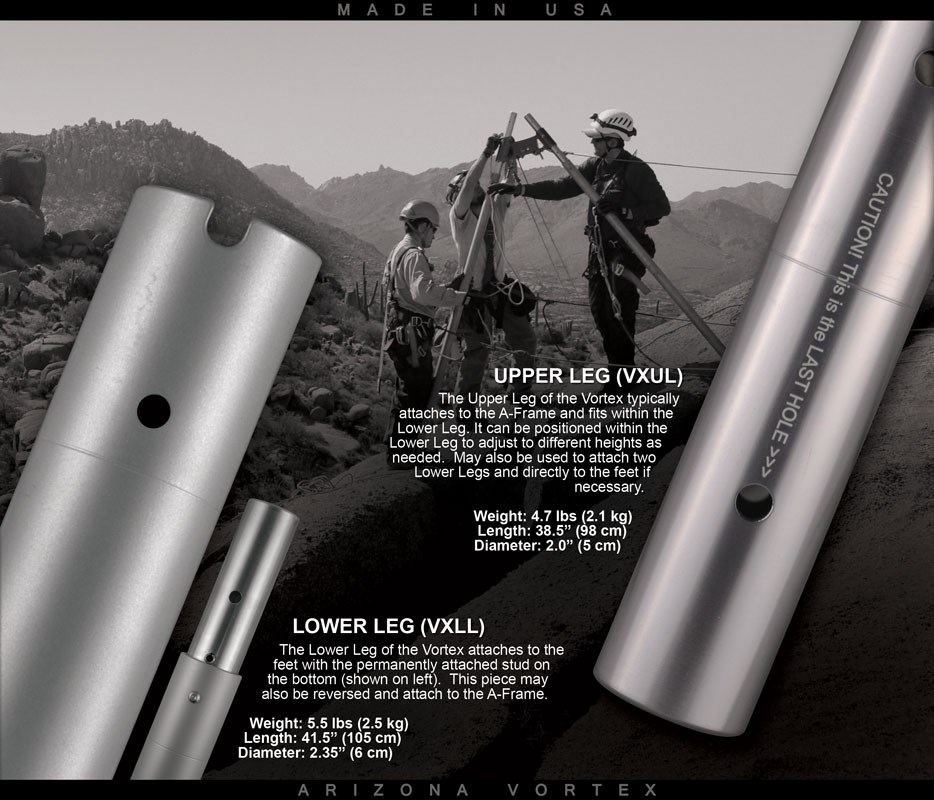

四、伸縮圓管腳
1. 內圓管腳：
伸縮內圓管腳直徑50x全長980mm ±10%，本體須有6個或以上插銷固定孔，調整伸縮高度。
2. 外圓管腳﹕
外圓管腳直徑60×全長1050mm ±10%，本體須有2個或以上插銷固定孔。
3. 伸縮圓管腳專用插銷：
直徑：0.37in. (9.4mm)±10%，長度：3.9in. (98mm)±10%，重量：1.5oz. (43g)±10%。

五、腳墊組
1. 每個尖型腳墊須有凸出卡榫與溝槽，並有2個或以上聯繫孔。重量：1lbs (470g)±10%。
2. 每個平坦腳墊須可調整支撐角度，並有4個或以上地面固定孔，與1個或以上聯繫孔。重量：3lbs (1.3kg)±10%。
3. 腳墊專用插銷：
直徑：0.37in. (9.4mm)±10%，長度：3.9in. (98mm)±10%，重量：1.5oz. (43g)±10%。

六、攜行袋組
1. Head Set Bag 頂部組收納包1個
2. Outer Legs Bag 外圓管腳袋3個
3. Inner Legs Bag  伸縮內圓管腳袋1個
4. Foot Bag 腳墊組收納包1個
5. Pin Bag 插銷收納袋1個

七、尺寸
組合為立坑三腳架，內部最低高度須達150cm以上，伸長高度須達260cm以上。
總重量35kg以下。

八﹑承受力
1. 插銷承受拉力須達5000kg以上。
2. 破斷強度達36kN(含)以上。

九﹑認證檢測﹕
救援三腳架符合EN795或NFPA1983認證檢測。
